Вентиляция производственных помещений — вытяжка по источникам и общий обмен

На здоровье сотрудников, стабильность технологических процессов и надежность работы оборудования в производственном помещении влияет сразу несколько факторов. Среди них — запыленность, выделение газов и паров, избыток тепла, повышенная влажность, наличие аэрозолей и других загрязнений. Чтобы снизить их негативное воздействие, на предприятиях применяют санитарно-гигиенические нормы, на основе которых проектируют вентиляционные системы.

Грамотная вентиляция производственных помещений нужна не только для формального соблюдения требований. Она напрямую влияет на условия труда, безопасность персонала, качество продукции и устойчивость производственного цикла. Поэтому при проектировании важно учитывать требования охраны труда, рассчитывать необходимый воздухообмен и подбирать оборудование, которое действительно сможет удалять загрязнения из рабочей зоны, а не просто создавать видимость работы системы.

Виды вентиляции производственных помещений

В зависимости от характера производственного процесса и состава вредных выделений вентиляцию на промышленных объектах обычно делят на два основных типа — локальную и общеобменную. На практике эти схемы часто работают вместе, однако каждая из них решает свою задачу.

Локальная вытяжка

Локальная вытяжка работает непосредственно в зоне образования загрязнений — там, где появляются пары, газы, пыль, дым, аэрозоли или избыточное тепло. Такой подход позволяет не допускать распространения вредных веществ по всему помещению и удалять их максимально близко к источнику.

Удаление загрязнений непосредственно в месте их образования считается наиболее эффективным решением как с точки зрения результата, так и по энергозатратам.

К основным преимуществам локальной вытяжки относятся:

• эффективное удаление пыли и вредных веществ из рабочей зоны;
• снижение концентрации загрязнений в общем объеме воздуха;
• уменьшение расходов на нагрев и кондиционирование;
• сокращение объема воздуха, который необходимо перемещать через систему;
• возможность точной настройки под конкретный технологический процесс.

Однако у такого подхода есть ограничения. Эффективность локальной вытяжки напрямую зависит от расположения оборудования, характера производства, компоновки рабочих мест и правильности размещения вытяжных устройств. Кроме того, монтаж и обслуживание систем возле технологических линий иногда оказываются сложнее, чем организация общего воздухообмена.

Основные типы устройств локальной вытяжки

Вытяжные зонты. Используются для отвода тепла, пара и газов, которые поднимаются вверх. Их устанавливают над печами, плитами, тепловыми агрегатами, ваннами и другим оборудованием с выраженным тепловыделением.

Бортовые отсосы. Применяются для удержания паров в пределах рабочей зоны. Чаще всего их монтируют по краям травильных, химических и гальванических ванн.

Вытяжные шкафы и боксы. Предназначены для опасных процессов, включая лабораторные операции и работу с агрессивными веществами. Они помогают локализовать источник выделений и ограничить его воздействие на окружающее пространство.

Пылеулавливающие укрытия и кожухи. Используются возле станков, дробилок, шлифовального и деревообрабатывающего оборудования. Такие конструкции частично или полностью закрывают зону, в которой образуется пыль.

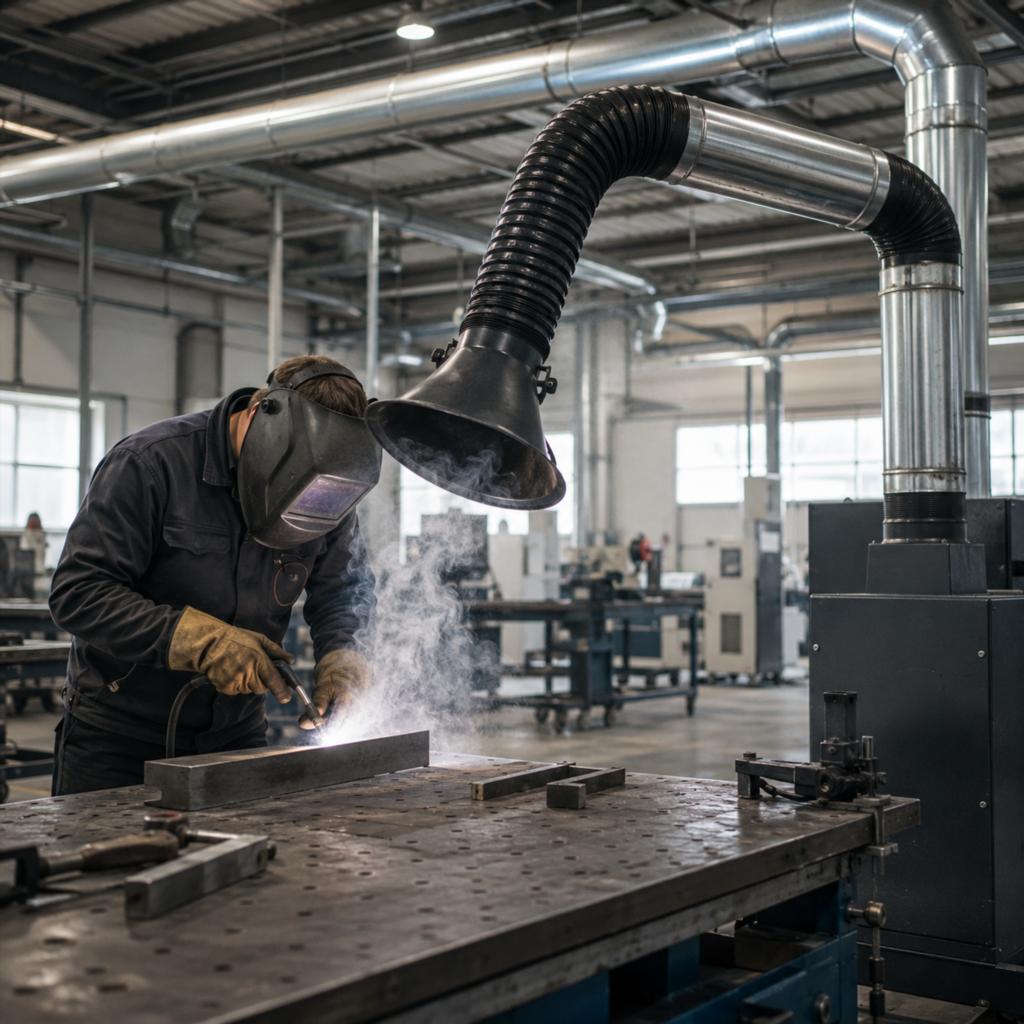

Гибкие отсосы и патрубки. Подходят для нестационарных источников загрязнения, например сварочных постов, участков пайки или локальных операций, при которых положение источника выброса может меняться.

Аспирационные системы

Отдельным видом локальной вытяжки считаются аспирационные системы. Они предназначены для удаления древесной, металлической, мучной, химической и другой производственной пыли.

Такие системы работают при высокой скорости воздушного потока и обычно комплектуются фильтрами, циклонами, рукавными установками и накопительными бункерами.

Для каждого типа локального устройства необходим индивидуальный расчет. При проектировании учитываются технологический цикл, состав загрязнений, режим работы оборудования, положение рабочих мест и требования к дальнейшему обслуживанию.

Общеобменная вентиляция

Общеобменная вентиляция не предназначена для точечного удаления концентрированных выбросов. Ее задача — работать со всем объемом воздуха в цехе или на производственном участке.

Такая система заменяет загрязненный воздух свежим, улучшает общую воздушную среду и помогает поддерживать установленные санитарные показатели. Как правило, общеобменную вентиляцию используют там, где невозможно организовать локальную вытяжку или где одной локальной схемы недостаточно для нормализации условий в помещении.

Принцип работы общеобменной вентиляции заключается в организации подачи и удаления воздуха по всему помещению. Вредные примеси разбавляются до допустимой концентрации, после чего удаляются через вентиляционные каналы.

К особенностям общеобменной вентиляции относятся:

• необходимость точного расчета объемов воздуха и схемы его распределения;
• значительные энергозатраты на нагрев или охлаждение приточного воздуха;
• более высокая стоимость воздуховодов, оборудования и общей инженерной сети.

Несмотря на это, общеобменная вентиляция остается необходимой там, где загрязнения распределяются по всему помещению, а не возникают в одной локальной точке. Кроме того, она помогает удалять избытки тепла и влаги, что особенно важно для многих производственных процессов.

Как выбрать подходящий метод вентиляции

Выбор между локальной и общеобменной схемой зависит от целого набора факторов:

• особенностей производства;
• характера и объема загрязнений;
• размеров помещения;
• расположения оборудования;
• требований охраны труда;
• экономической целесообразности.

Если загрязнения образуются в четко определенных точках, приоритет обычно отдают локальной вытяжке. Если вредные вещества распределяются по всему объему помещения или требуется поддерживать общий микроклимат, необходима общеобменная система.

На практике наиболее эффективным решением часто становится комбинированная схема, при которой локальная вытяжка работает вместе с общеобменной вентиляцией.

Расчет вытяжки: от нормативов к проектным решениям

Проектирование вентиляции начинается с изучения санитарных требований и правил охраны труда. В России применяются санитарные правила, своды правил, ГОСТы и отраслевые нормативные документы.

Для расчета производительности вентиляции используют несколько методов. Конкретный подход зависит от вида загрязнений и поставленной инженерной задачи.

Расчет по источникам загрязнения

Для каждого источника загрязнения расчет выполняется отдельно. При этом учитываются природа вредных выделений, геометрия рабочего проема и тип вытяжного устройства.

Сначала определяют, с чем именно предстоит работать: с газом, паром, аэрозолем, пылью или избыточным теплом. Затем подбирают подходящий тип укрытия — зонт, шкаф, кожух, бортовой отсос или другое локальное устройство.

После этого рассчитывается объем удаляемого воздуха. Для бортовых отсосов и некоторых специализированных решений применяются более сложные методики, которые дополнительно учитывают ширину ванны, температуру раствора, интенсивность испарений и токсичность паров.

При подборе воздуховодов отдельно рассчитывают их сечение, конфигурацию трассы и транспортную скорость потока. Это необходимо для стабильной работы системы и предотвращения осаждения загрязнений внутри каналов.

Расчет общеобменной вентиляции

Для расчета общеобменной вентиляции чаще всего используют несколько подходов:

• по кратности воздухообмена;
• по количеству и составу выделяющихся вредных веществ;
• по числу работников;
• по избыткам тепла;
• по выделениям влаги.

В реальных проектах эти методы обычно применяют в комплексе. Итоговую производительность системы выбирают с учетом наиболее неблагоприятного расчетного показателя.

Критические аспекты проектирования и монтажа

Ошибки в расчетах и монтаже почти всегда приводят к тому, что вентиляционная система работает неэффективно. При проектировании необходимо учитывать несколько особенно важных факторов.

Баланс притока и вытяжки

Объем приточного воздуха должен компенсировать основную часть воздуха, удаляемого вытяжной системой. Иначе в помещении могут появиться сильные сквозняки, неконтролируемые воздушные потоки и проблемы с открыванием дверей.

Нарушение баланса также может снизить эффективность местных отсосов и привести к распространению загрязнений за пределы рабочей зоны.

Расположение воздухораспределителей

Свежий воздух должен поступать прежде всего в рабочую зону. Места удаления загрязненного воздуха выбирают с учетом физических свойств примесей.

Теплые и легкие загрязнения поднимаются вверх, поэтому их удаляют из верхней части помещения. Тяжелые пары и газы могут скапливаться ближе к полу, поэтому для них предусматривают вытяжку из нижней зоны.

Резервирование оборудования

На объектах с непрерывными вредными выделениями вентиляционная система должна иметь резервные вентиляторы и другие ключевые узлы. Это позволяет избежать полной остановки воздухообмена при выходе из строя основного оборудования.

Фильтрация удаляемого воздуха

Воздух, который удаляется локальной вытяжкой или аспирационной системой, часто необходимо очищать перед выбросом в атмосферу.

Для этого применяются фильтры, циклоны, электрофильтры, скрубберы и другие устройства. Конкретный способ очистки зависит от состава загрязнений, размеров частиц и требований к допустимым выбросам.

Энергосбережение

Для повышения эффективности современных вентиляционных систем применяют рекуперацию тепла, автоматическое регулирование и изменение производительности в зависимости от фактической нагрузки.

Такие решения позволяют снижать расходы на отопление, охлаждение и электроэнергию без ухудшения качества воздухообмена.

Охрана труда и контроль работы вентиляции

Вентиляция производственных помещений должна находиться под постоянным контролем. На каждую установку оформляется паспорт, в котором указываются технические характеристики, расчетные параметры и сведения о проведенных проверках.

Как локальная, так и общеобменная вентиляция должна регулярно проходить испытания и пусконаладочные проверки. Специалисты контролируют производительность оборудования, соответствие проекту и фактическую эффективность системы на объекте.

Датчики и аварийная вентиляция

На опасных участках дополнительно устанавливаются датчики загазованности. Они передают сигналы на пульт управления и могут автоматически включать аварийную вентиляцию при превышении допустимой концентрации вредных веществ.

Это особенно важно для помещений, в которых возможны внезапные выбросы токсичных, горючих или взрывоопасных газов.

Плановое обслуживание системы

В состав планово-предупредительных мероприятий входят:

• очистка воздуховодов;
• замена и очистка фильтров;
• контроль работы вентиляторов;
• проверка автоматики;
• осмотр вытяжных устройств и местных отсосов;
• контроль состояния креплений и соединений;
• измерение фактической производительности системы.

Регулярное обслуживание позволяет своевременно обнаруживать снижение эффективности вентиляции и предотвращать аварийные ситуации.

Заключение

Эффективная вентиляция производственного помещения почти всегда строится на правильном сочетании локальной вытяжки и общеобменной схемы. Попытка решить все задачи только за счет общего воздухообмена обычно приводит к чрезмерным расходам на отопление и электроэнергию, но при этом не всегда обеспечивает необходимые условия непосредственно в рабочей зоне.

Грамотный расчет, соблюдение санитарных требований и интеграция вентиляции в общую систему охраны труда позволяют обеспечить безопасную и устойчивую работу предприятия.

Качественно спроектированная вентиляция — это вложение не только в соблюдение нормативов, но и в здоровье сотрудников, надежность технологических процессов, сохранность оборудования и снижение риска претензий со стороны контролирующих органов.
