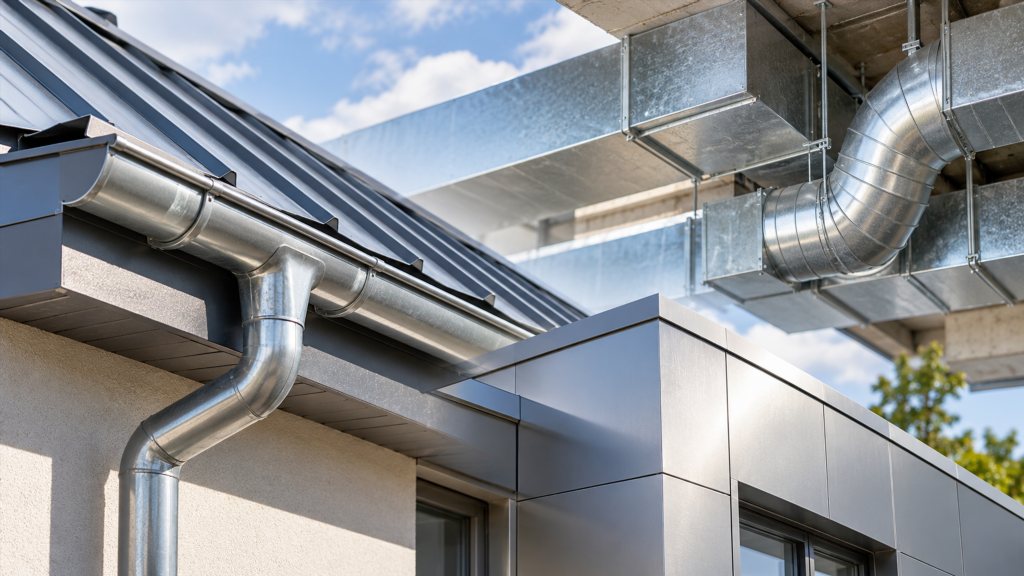

Где применяется оцинкованный лист в строительстве: от кровельных элементов до вентиляции

Оцинкованный стальной лист используется в строительстве для изготовления кровельных деталей, водосточных систем, вентиляционных каналов, фасадных элементов и различных защитных конструкций. Материал сочетает сравнительно небольшую массу, способность выдерживать механические нагрузки и устойчивость к атмосферной коррозии. Благодаря этим свойствам из него можно изготавливать как простые изделия, так и детали сложной геометрической формы.

Область применения оцинкованного листа во многом зависит от толщины стальной основы, характеристик защитного покрытия и способа обработки. Для небольшого оконного отлива достаточно относительно тонкого металла, тогда как крупные вентиляционные короба и наружные облицовочные конструкции требуют большей жёсткости. Различаются и условия эксплуатации: одни изделия постоянно подвергаются воздействию осадков, другие работают внутри помещений, где основное значение имеют герметичность соединений и устойчивость к деформациям.

Почему оцинкованная сталь получила широкое распространение

Основой материала служит листовая сталь, на поверхность которой нанесён защитный слой цинка. При контакте с воздухом на цинке постепенно образуются продукты коррозии, формирующие защитную плёнку. Она замедляет дальнейшее разрушение покрытия и снижает вероятность появления ржавчины на стальной основе.

Дополнительная особенность цинка заключается в электрохимической защите стали. При небольших локальных повреждениях покрытия цинк может защищать открытый участок металла от коррозии. Однако такая защита ограничена размерами повреждения и условиями эксплуатации. Большие царапины, сварные швы и участки с удалённым покрытием нуждаются в дополнительной обработке.

В строительстве ценятся несколько характеристик оцинкованного листа:

• Коррозионная стойкость. Цинковое покрытие замедляет разрушение стали под воздействием влаги и атмосферных факторов.
• Пластичность. Из листового металла можно формировать изгибы, отбортовки, фальцы и другие элементы сложной формы.
• Небольшая масса. Тонколистовые изделия не создают значительной дополнительной нагрузки на конструкции здания.
• Технологичность. Материал подходит для резки, гибки, профилирования и механического соединения.
• Разнообразие размеров. Сталь выпускается в листах и рулонах, что позволяет подбирать заготовки под конкретные изделия.

При этом оцинковка не делает металл полностью невосприимчивым к коррозии. Срок службы покрытия зависит от влажности, загрязнённости воздуха, контакта с химическими веществами и особенностей конструкции.

Применение оцинкованного листа в кровельных системах

Кровля постоянно подвергается воздействию атмосферных осадков, солнечного излучения, температурных колебаний и ветровых нагрузок. Металлические элементы должны сохранять форму, препятствовать проникновению воды и выдерживать сезонные изменения температуры.

Оцинкованная сталь применяется как для изготовления профилированных кровельных материалов, так и для производства вспомогательных деталей.

Доборные элементы кровли

Доборные элементы закрывают места соединения кровельных покрытий, защищают торцы конструкций и направляют дождевую воду в сторону водоотводящих участков.

Из оцинкованного листа изготавливают:

• коньковые и торцевые планки
• карнизные элементы и капельники
• планки примыкания к стенам и трубам
• ендовы для внутренних стыков кровельных скатов
• парапетные крышки и защитные фартуки

Каждая деталь выполняет определённую функцию. Например, капельник обеспечивает организованный отвод воды от края конструкции, а планка примыкания защищает место соединения кровли с вертикальной стеной.

Для изготовления таких изделий важна не только толщина листа, но и возможность точной гибки. Даже небольшое отклонение геометрии может привести к образованию зазоров, через которые под кровельное покрытие будет попадать вода.

Особого внимания требуют участки крепления. Отверстия под саморезы и повреждения покрытия вокруг них становятся потенциальными местами развития коррозии. Для наружных соединений используют крепёж, рассчитанный на соответствующие условия эксплуатации, и уплотнительные элементы.

Кровельные покрытия из профилированной стали

Плоский оцинкованный лист можно использовать для изготовления фальцевых кровельных картин, а также в качестве заготовки для профнастила.

Профилирование повышает жёсткость тонкого металла за счёт формирования продольных рёбер. При одинаковой толщине основы профилированный лист значительно лучше сопротивляется изгибу в определённых направлениях, чем плоская заготовка.

Несущая способность такого покрытия зависит от высоты и формы профиля, толщины стали, расстояния между опорами и схемы крепления. Поэтому при устройстве кровли параметры материала подбирают с учётом снеговых и ветровых нагрузок.

Оцинкованная поверхность может оставаться без дополнительной окраски либо иметь полимерное покрытие. Последнее обеспечивает декоративную отделку и дополнительную защиту, особенно при эксплуатации в условиях повышенной атмосферной агрессивности.

Водосточные системы и элементы защиты от влаги

Оцинкованная сталь широко применяется при изготовлении деталей, предназначенных для сбора и отвода воды. Такие элементы должны сохранять геометрическую форму, выдерживать температурные изменения и контактировать с осадками без быстрого разрушения.

Желоба, трубы и соединительные детали

Из тонколистовой оцинкованной стали производят водосточные желоба, трубы, колена, воронки и соединительные элементы.

Материал формируют на гибочных или профилирующих станках. Продольные соединения выполняют с помощью фальцев, замковых соединений либо других предусмотренных конструкцией способов.

При проектировании учитывают площадь водосбора, интенсивность осадков, уклон желобов и расположение водосточных труб.

Слишком тонкий металл может деформироваться под нагрузкой от снега и льда. Недостаточная жёсткость креплений также приводит к провисанию желобов, изменению уклона и накоплению воды.

Особенно опасен длительный застой влаги. Если вода задерживается в соединениях или складках металла, защитное покрытие постепенно расходуется быстрее.

Оконные отливы и парапетные крышки

Оконные отливы отводят воду от нижней части оконного проёма и защищают стену от увлажнения. Парапетные крышки выполняют аналогичную функцию на верхних горизонтальных участках стен.

Изготовление таких деталей требует точного соблюдения размеров и углов гибки. Большое значение имеет наличие капельника — отогнутой кромки, препятствующей затеканию воды на нижнюю поверхность изделия.

Для протяжённых элементов предусматривают температурные деформации и соответствующие способы соединения. Жёсткое закрепление длинных металлических деталей без возможности компенсации расширения может привести к короблению поверхности.

Использование оцинкованного листа в фасадных конструкциях

Фасады подвергаются воздействию ветра, влаги, температурных перепадов и механических нагрузок. Для наружной отделки применяют как оцинкованный лист без дополнительного покрытия, так и сталь с декоративно-защитным полимерным слоем.

Облицовочные панели и кассеты

Из оцинкованной стали изготавливают фасадные кассеты, панели, откосы и различные элементы облицовки.

Фасадная кассета представляет собой металлическую панель с загнутыми краями, которые повышают её жёсткость и используются для крепления к подсистеме.

При выборе толщины учитывают габариты панели, расстояние между точками крепления, ветровые нагрузки и требования к плоскостности поверхности.

Крупные панели из слишком тонкого металла могут деформироваться даже при отсутствии значительных внешних усилий. На гладкой поверхности такие отклонения особенно заметны.

Для защиты открытых стыков и мест примыкания используют дополнительные металлические детали. Они закрывают монтажные зазоры и препятствуют прямому попаданию осадков на расположенные за облицовкой элементы.

Облицовка технических помещений

Оцинкованный лист также применяется для обшивки технических шахт, ограждения инженерного оборудования и изготовления защитных экранов.

В подобных конструкциях декоративные свойства часто имеют меньшее значение, чем механическая прочность, возможность очистки и устойчивость к коррозии.

Особенно удобна листовая сталь при изготовлении съёмных панелей. Их можно закреплять винтами или заклёпками, обеспечивая доступ к коммуникациям для обслуживания.

При этом металлическая обшивка не всегда выполняет функцию противопожарной защиты. Если конструкция должна иметь определённый предел огнестойкости, его обеспечивают всей системой материалов и соединений, а не только наличием стального листа.

Оцинкованный лист в системах вентиляции

Вентиляция относится к наиболее распространённым направлениям применения тонколистовой оцинкованной стали. Из неё производят воздуховоды различной формы, фасонные детали и элементы распределения воздушных потоков.

Материал сочетает достаточную жёсткость с возможностью точного формирования соединений. Гладкая внутренняя поверхность металлического канала облегчает движение воздуха и очистку воздуховодов при обслуживании.

Изготовление круглых и прямоугольных воздуховодов

Круглые воздуховоды могут изготавливаться из оцинкованной стальной ленты методом спирально-навивного соединения либо из листовых заготовок с продольным швом.

Прямоугольные воздуховоды формируют из раскроенного листа с последующим соединением кромок. Для повышения жёсткости крупных коробов применяют рёбра, отбортовки и дополнительные элементы усиления.

Выбор формы сечения зависит от пространства для прокладки коммуникаций, требуемого расхода воздуха и особенностей вентиляционной сети.

Толщина стали определяется размерами канала и условиями эксплуатации. Например, для фальцевых воздуховодов при температуре транспортируемого воздуха не выше 80 °C приложение К СП 60.13330.2020 предусматривает минимальную толщину 0,5 мм для круглых каналов диаметром до 200 мм включительно и 0,7 мм для каналов диаметром от 500 до 800 мм включительно. Для прямоугольных каналов значения зависят от размера большей стороны. Для специальных и огнестойких систем действуют дополнительные требования.

Герметичность вентиляционных соединений

В вентиляционных системах недостаточно обеспечить только механическую прочность воздуховода. Соединения должны соответствовать установленному классу герметичности.

Для этого используют фланцевые, ниппельные и другие соединения с подходящими уплотнителями.

Негерметичные стыки вызывают утечки воздуха, увеличивают потери давления и могут ухудшать работу системы. Особенно заметны такие последствия на протяжённых участках вентиляционной сети.

При монтаже также учитывают вибрацию от оборудования, температурные расширения и способы подвешивания каналов.

Для систем, где воздух содержит агрессивные химические вещества, значительное количество влаги или абразивные частицы, обычная оцинкованная сталь подходит не всегда. В таких условиях материал воздуховодов выбирают с учётом состава перемещаемой среды.

Защитные короба, кожухи и технические конструкции

Ещё одна область применения оцинкованного листа — изготовление защитных элементов для инженерных коммуникаций и оборудования.

Металлические короба используют для закрытия трубопроводов, кабельных трасс, вентиляционных каналов и отдельных узлов технических систем.

В отличие от несущих строительных конструкций, такие изделия обычно предназначены для защиты коммуникаций от случайных механических воздействий, загрязнения и атмосферных факторов.

Какие изделия изготавливают из листовой стали

Наиболее распространены защитные кожухи оборудования, монтажные короба, экраны, съёмные панели и наружные оболочки теплоизоляции.

Последние применяются на трубопроводах и инженерных установках. Металлическая оболочка защищает теплоизоляционный материал от механических повреждений и увлажнения, но сама по себе не заменяет теплоизоляцию.

Для подобных изделий важны точность раскроя и возможность формирования криволинейных поверхностей. Например, оболочки цилиндрических трубопроводов изготавливают из предварительно согнутых листовых заготовок.

На наружных участках соединения располагают таким образом, чтобы вода не затекала под защитную оболочку. Неправильно выполненные нахлёсты могут способствовать накоплению влаги внутри конструкции.

Как выбрать толщину оцинкованного листа для строительных задач

Толщина стальной основы влияет на жёсткость, массу, способность воспринимать нагрузки и технологичность обработки. Однако выбирать материал только по этому параметру неправильно.

При одинаковой толщине листа конструкции различной формы могут иметь совершенно разную жёсткость. Например, плоская панель значительно сильнее подвержена прогибу, чем изделие с отбортованными краями или профилированной поверхностью.

Специалисты компании АНЭП Металл в рекомендациях по выбору тонколистового проката обращают внимание на необходимость учитывать характер нагрузок, тип профиля, формат заготовки и требования к поверхности. Особое значение имеет согласование толщины металла с геометрией будущего изделия: уменьшение массы конструкции не должно приводить к потере необходимой жёсткости.

Практическое значение этих параметров хорошо видно на примере строительных изделий. Небольшой оконный отлив работает преимущественно как водоотводящая деталь, тогда как широкая фасадная панель испытывает значительные ветровые воздействия. Для них могут потребоваться разные толщины стали и способы усиления.

При выборе материала также важно различать толщину листа и характеристики цинкового слоя.

Защитные свойства покрытия зависят от его массы и толщины, которые нормируются отдельно от параметров стальной основы.

В ГОСТ 14918-2020 предусмотрены различные классы металлических защитных покрытий. Например, обозначение цинкового покрытия класса 275 соответствует установленной минимальной массе покрытия 275 г/м² суммарно с двух сторон листа по среднему результату испытаний трёх образцов. Это не означает наличие 275 граммов цинка на каждой стороне.

Особенности обработки оцинкованной стали

Оцинкованный лист допускает различные способы механической обработки, но при изготовлении строительных деталей необходимо учитывать состояние защитного покрытия.

Резка и гибка

Для раскроя тонколистовой стали применяют ручные и электрические ножницы, гильотинные установки и специализированное промышленное оборудование.

Механическая резка позволяет получать кромки без значительного термического воздействия. При использовании абразивных кругов и других способов, сопровождающихся интенсивным нагревом, покрытие возле линии реза может повреждаться.

Гибка выполняется с учётом пластичности стальной основы и допустимого радиуса изгиба. Слишком резкий перегиб способен привести к появлению трещин в защитном слое, особенно если материал не предназначен для сложного формообразования.

При изготовлении доборных кровельных элементов и фасадных кассет точность гибки непосредственно влияет на качество монтажа.

Соединение деталей

Оцинкованные листы соединяют заклёпками, винтами, саморезами, фальцами и другими механическими способами.

Для тонколистовых строительных изделий механические соединения удобны тем, что не требуют интенсивного нагрева металла и позволяют сохранить большую часть защитного покрытия.

Сварка оцинкованной стали также возможна, но требует соблюдения специальных мер безопасности. При нагреве выделяются вредные соединения цинка, а покрытие в зоне сварки повреждается. Необходимы соответствующая вентиляция, защита работников и восстановление антикоррозийной защиты на обработанных участках.

При выборе крепежа следует учитывать совместимость металлов. Неблагоприятные сочетания материалов в присутствии электролита могут ускорять контактную коррозию.

Что влияет на долговечность оцинкованных конструкций

Даже качественное цинковое покрытие постепенно расходуется в процессе эксплуатации. Скорость этого процесса зависит от окружающей среды и конструктивных особенностей изделия.

В сухих внутренних помещениях оцинкованная сталь обычно подвергается менее интенсивному коррозионному воздействию, чем на открытом воздухе. Наружные конструкции дополнительно контактируют с атмосферными осадками, загрязнениями и конденсатом.

Особенно неблагоприятны участки, где влага задерживается на продолжительное время. Это могут быть горизонтальные поверхности без уклона, закрытые стыки, зазоры между листами и места скопления загрязнений.

Распространённые ошибки при монтаже

Долговечность изделий из оцинкованного листа может снижаться из-за следующих нарушений:

• Использование слишком тонкого металла без учёта размеров конструкции и механических нагрузок.
• Повреждение цинкового покрытия при резке, сверлении и монтаже.
• Отсутствие необходимых уклонов на водоотводящих элементах.
• Применение неподходящего крепежа и нарушение герметичности соединений.
• Накопление влаги в закрытых полостях и местах нахлёста листов.

Отдельного внимания заслуживают условия хранения материала до монтажа. Если оцинкованные листы сложены плотной стопкой и между ними попадает вода, на поверхности может образовываться белый или сероватый налёт, известный как белая ржавчина.

Он возникает из-за ускоренного образования продуктов коррозии цинка при длительном контакте с влагой и недостаточном воздухообмене. Незначительный поверхностный налёт не обязательно означает серьёзное повреждение покрытия, но при сильной коррозии защитный слой может существенно истончаться.

Поэтому листовую сталь хранят в сухих проветриваемых помещениях, защищают от осадков и не допускают продолжительного скопления конденсата между заготовками.

Когда оцинкованный лист подходит не для всех условий

Несмотря на универсальность, оцинкованная сталь имеет ограничения.

В средах с высокой концентрацией агрессивных веществ цинковое покрытие может разрушаться быстрее, чем в обычных атмосферных условиях. Это особенно важно для производственных помещений, химических предприятий и отдельных технологических вентиляционных систем.

Не всегда оцинкованный лист подходит и для конструкций, находящихся в постоянном контакте с водой. Условия длительного погружения существенно отличаются от периодического увлажнения атмосферными осадками.

Для таких задач может потребоваться материал с дополнительной защитой, специальным покрытием или другой металлический сплав.

Также необходимо учитывать требования пожарной безопасности. Стальная основа относится к негорючим материалам, но это не означает, что тонкий оцинкованный лист способен самостоятельно обеспечить необходимую огнестойкость строительной конструкции.

В противопожарных системах значение имеют толщина металла, свойства изоляционных материалов, конструкция соединений и результаты предусмотренных нормативами испытаний.

Заключение

Оцинкованный лист применяется практически на всех этапах строительных и отделочных работ, где необходимы металлические элементы с защитой от атмосферной коррозии. Из него изготавливают кровельные доборные детали, водостоки, оконные отливы, фасадные панели, вентиляционные воздуховоды и защитные кожухи инженерного оборудования.

При этом требования к материалу определяются назначением конкретного изделия. Для водосточных элементов особенно важны устойчивость к влаге и правильная геометрия, для вентиляционных каналов — жёсткость и герметичность, для фасадных панелей — способность выдерживать ветровые нагрузки без заметных деформаций.

Толщина стали, характеристики цинкового покрытия, способ обработки и условия эксплуатации должны рассматриваться совместно. Такой подход позволяет использовать свойства оцинкованного листа с учётом реальных нагрузок и снизить риск преждевременного повреждения строительных конструкций.
