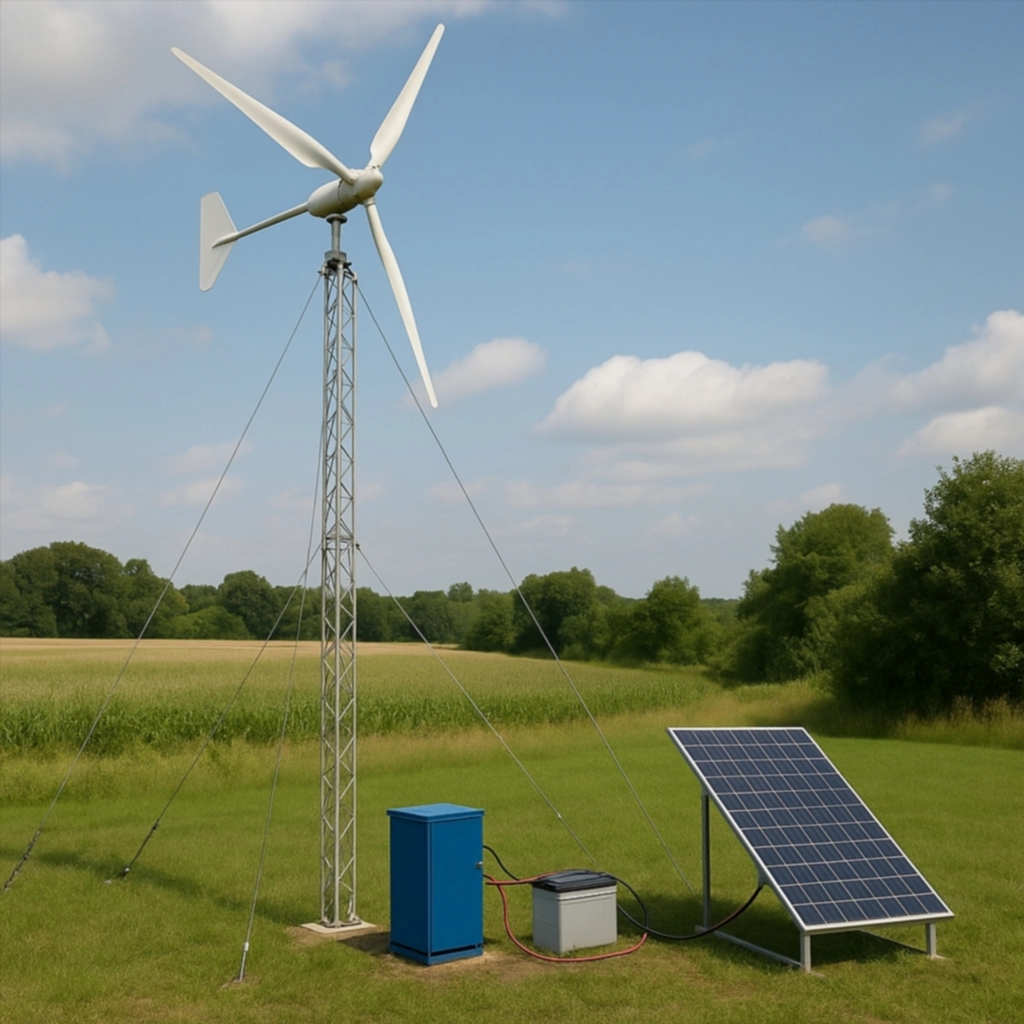

Ветроэлектростанция своими руками: подробное руководство по созданию

В эпоху растущего интереса к возобновляемым источникам энергии идея создания собственной ветроэлектростанции становится всё более привлекательной для владельцев частных домов, дач и загородных участков. Независимость от централизованного электроснабжения, экономия на оплате счетов и вклад в экологию — всё это делает проект установки ветроэнергетической системы особенно актуальным. В данной статье мы рассмотрим, как своими руками собрать работоспособную ветроэлектростанцию, какие материалы и инструменты потребуются, а также уделим внимание нюансам проектирования и эксплуатации.

Преимущества и особенности ветроэнергетики

Ветер — неисчерпаемый источник энергии, доступный практически в любом уголке планеты. Основные преимущества ветроэлектростанций заключаются в следующем:

• Экономия ресурсов: После первоначальных затрат на материалы эксплуатационные расходы минимальны.
• Энергонезависимость: Возможность полностью или частично отказаться от услуг электросетей.
• Экологичность: Отсутствие выбросов углекислого газа и других вредных веществ.
• Долговечность: При правильной сборке и уходе турбина способна работать более 10 лет.

Однако стоит помнить о некоторых особенностях: ветер не всегда стабилен, поэтому желательно дополнить систему накопителями энергии или гибридировать её с солнечными панелями.

Выбор места для установки

Перед началом строительства важно правильно выбрать место для размещения ветроэлектростанции. Идеальные условия:

• Открытая местность: Плато, поля, побережья, возвышенности без высоких деревьев и зданий.
• Минимум препятствий: Преграды вызывают турбулентность, что снижает эффективность турбины.
• Высота установки: Чем выше турбина, тем стабильнее и сильнее потоки ветра. Рекомендуемая высота мачты — не менее 10 метров.

Желательно провести измерение средней скорости ветра на участке. Для эффективной работы потребуется минимум 3–4 м/с.

Основные компоненты ветроэлектростанции

Любая ветроэлектростанция состоит из нескольких обязательных частей:

• Ветроколесо (ротор) — преобразует кинетическую энергию ветра в механическую.
• Генератор — преобразует механическую энергию в электрическую.
• Контроллер заряда — управляет зарядкой аккумуляторов.
• Аккумуляторные батареи — накапливают энергию для использования в безветренные периоды.
• Инвертор — преобразует постоянный ток в переменный для бытовых нужд.
• Мачта — поддерживает турбину на необходимой высоте.

Как сделать ветроэлектростанцию своими руками: пошаговая инструкция

Проектирование и расчеты

Перед началом сборки важно определить желаемую мощность установки. Примерная формула для расчета необходимой мощности:

P = 0,5 × ρ × A × V³ × Cp

Где:

• P — мощность в ваттах,
• ρ — плотность воздуха (примерно 1,225 кг/м³),
• A — площадь, описываемая лопастями (м²),
• V — скорость ветра (м/с),
• Cp — коэффициент использования энергии ветра (обычно около 0,35).

Например, чтобы получить 500 Вт при скорости ветра 5 м/с, потребуется ротор диаметром около 2–2,5 метров.

Изготовление ротора

Для самодельной турбины часто используют:

• Лопасти из ПВХ-трубы диаметром 160–200 мм. Они лёгкие, прочные и хорошо поддаются обработке.
• Алюминиевые или деревянные лопасти, изготовленные по шаблону с аэродинамическим профилем.

Количество лопастей влияет на характеристики турбины. Для маломощных установок оптимально использовать три лопасти.

Лопасти крепятся к ступице, изготовленной из металлического диска или готового фланца. Для фиксации применяют болты высокой прочности.

Подбор генератора

Идеальный вариант — использование готового генератора постоянного тока, например:

• Автомобильный генератор, доработанный для работы на низких оборотах.
• Велогенератор или мотор-генератор от старых бытовых приборов.

Также можно собрать генератор самостоятельно, используя неодимовые магниты и катушки из медного провода. Однако это потребует навыков работы с электрикой и механикой.

Изготовление мачты

Варианты мачт:

• Металлическая труба диаметром 50–100 мм.
• Телескопическая конструкция из нескольких труб.
• Деревянная опора с антикоррозионной обработкой.

Мачта должна быть установлена на прочном основании с оттяжками (растяжками) для устойчивости. Важно предусмотреть механизм опускания мачты для обслуживания.

Электрооборудование

• Контроллер заряда защищает аккумуляторы от перезаряда и переразряда.
• Инвертор позволяет подключать бытовые приборы, рассчитанные на 220 В.
• Аккумуляторы лучше выбирать гелевые или AGM для глубокого разряда.

Все соединения должны быть защищены от влаги и ветра.

Сборка и установка

1. Установите мачту, закрепите её растяжками.
2. Соберите ротор и установите его на генератор.
3. Подключите генератор к контроллеру заряда.
4. От контроллера соедините аккумуляторы.
5. Подключите инвертор.
6. Проверьте правильность всех соединений и работоспособность системы.

Важные советы по эксплуатации

• Регулярно проверяйте крепления и состояние лопастей.
• Следите за уровнем заряда аккумуляторов.
• Учитывайте сезонные изменения ветровой активности.
• Очищайте механические части от пыли и загрязнений.
• При сильных ураганах рекомендуется опускать мачту для предотвращения повреждений.

Возможные модернизации

Со временем ветроэлектростанцию можно доработать:

• Установить автоматический поворот ротора по ветру (гироскопический хвостовик).
• Добавить дополнительные аккумуляторы для увеличения запаса энергии.
• Оснастить систему дистанционным мониторингом параметров работы.
• Комбинировать ветровую и солнечную энергетику в единую гибридную систему.

Типичные ошибки при сборке

• Низкая высота мачты: приводит к снижению производительности.
• Неправильный выбор генератора: слишком высокие обороты для старта.
• Недостаточная защита электроники: приводит к преждевременному выходу из строя оборудования.
• Неверное проектирование лопастей: ухудшает аэродинамику и эффективность турбины.

Избежать большинства проблем помогает тщательное планирование и использование проверенных решений.

Пример бюджетной сборки

Материалы:

• ПВХ-труба 200 мм — для лопастей.
• Велогенератор или мотор от старой стиральной машины.
• Металлическая труба 5 м — для мачты.
• Автомобильный аккумулятор 100 Ач.
• Контроллер заряда и простой инвертор 500 Вт.

Итоговая стоимость: около 20 000–30 000 рублей, в зависимости от наличия материалов.

Заключение

Создание ветроэлектростанции своими руками — увлекательный проект, который позволяет не только сэкономить на электроэнергии, но и приобрести ценные навыки в области механики, электрики и возобновляемой энергетики. При должном уровне подготовки и внимательности можно построить надёжную, эффективную и долговечную установку, способную обеспечивать энергией дом, дачу или мастерскую.

Помните: успех проекта зависит от тщательной подготовки, грамотного расчёта мощности, выбора правильных компонентов и регулярного обслуживания системы. Энергия ветра доступна каждому — стоит лишь протянуть к ней руку!
