Сэндвич панель с минеральной ватой представляет собой ключевой материал для возведения энергоэффективных зданий. Она сочетает в себе высокую огнестойкость, отличную звукоизоляцию и долговечность конструкции. В статье подробно разбираются требования российских ГОСТ, физико-механические свойства и конструктивные особенности. Инженерам и застройщикам необходимо знать эти параметры для правильного выбора.
Современные объекты промышленного и гражданского назначения требуют строгого соответствия нормам пожарной безопасности. Минераловатный сердечник обеспечивает негорючесть класса НГ, что позволяет применять материал на объектах с повышенными требованиями. Рассмотрим детально каждый аспект.
- Ключевые технические характеристики согласно ГОСТ
- Механическая прочность и жёсткость конструкции
- Теплофизические и акустические параметры
- Нормативные требования ГОСТ 32603-2022: сводная таблица характеристик
- Особенности производства и влияние на эксплуатационные качества
- Нормативная база, сертификация и маркировка
- Монтаж и эксплуатация: ключевые нюансы
- Часто задаваемые вопросы (FAQ)
- Заключение
Ключевые технические характеристики согласно ГОСТ
Основной документ, регламентирующий качество стеновых сэндвич-панелей с минеральной ватой в России, — ГОСТ 32603-2022. Стандарт распространяется на трёхслойные панели с металлическими обшивками. Толщина минераловатной плиты варьируется от 50 до 250 мм. Обязательные характеристики включают предел прочности на сдвиг адгезионного слоя не менее 0,15 МПа. Теплопроводность λ в сухом состоянии составляет 0,038–0,045 Вт/(м·К). Группа горючести строго определяется как НГ (негорючие материалы).
Испытания проводятся в аккредитованных лабораториях. Каждая партия продукции проходит контроль плотности, адгезии и геометрических отклонений. Отклонение по длине допускается не более ±3 мм, по ширине — ±2 мм. Плоскостность листа не должна превышать 3 мм на 2 погонных метра.
Соответствие нормативам гарантирует стабильность эксплуатационных показателей на протяжении всего срока службы здания.
Механическая прочность и жёсткость конструкции
По требованиям ГОСТ, стеновая панель должна выдерживать равномерно распределённую нагрузку до 2,5 кПа при стандартном пролёте 3 метра. Предел текучести стального листа составляет от 250 до 350 МПа. На практике это гарантирует стойкость к ветровым нагрузкам до 150 км/ч и сохранение целостности при монтажных воздействиях.
Испытания на изгиб проводят на образцах длиной 4 метра. Прогиб не должен превышать L/200 от расчётной длины пролёта. Профилирование металлической обшивки увеличивает момент инерции сечения. Это позволяет использовать панели в высотных каркасных зданиях и сооружениях с большими пролётами.
Замковые соединения шип-паз обеспечивают равномерное распределение нагрузок по всей плоскости стены.
Теплофизические и акустические параметры
Минераловатный сердечник обеспечивает низкую теплопроводность. Для панели толщиной 150 мм коэффициент теплопередачи U равен 0,24 Вт/(м²·К). Это соответствует высокому классу энергоэффективности современных зданий. Звукоизоляция воздушного шума Rw достигает 48 дБ при плотности минваты 110 кг/м³.
Стеновые панели на минеральной вате не выделяют токсичных газов при нагреве. Паропроницаемость µ составляет около 0,5 мг/(м·ч·Па). Это позволяет стенам «дышать» и отводить избыточную влагу из помещений.
Важно учитывать точку росы при проектировании узлов примыкания. Правильный расчёт предотвращает конденсацию влаги внутри ограждающей конструкции.
Нормативные требования ГОСТ 32603-2022: сводная таблица характеристик
| Показатель | Значение (в соответствии с ГОСТ) | Метод испытаний |
|---|---|---|
| Плотность минеральной ваты (сердечник) | 100 – 140 кг/м³ (для стеновых панелей) | ГОСТ 17177 |
| Теплопроводность (λ, Вт/(м·К)) | не более 0,045 при 25°С | ГОСТ 30256 |
| Прочность на сдвиг клеевого соединения, МПа | ≥ 0,15 | ГОСТ 32603 (п. 7.8) |
| Предел прочности по деформации при изгибе | ≥ 8,0 кН·м (при толщине 100 мм) | ГОСТ 33080 |
| Группа горючести | НГ (негорючие материалы), КМ0 | ГОСТ 30244, ГОСТ 30402 |
| Водопоглощение за 24 ч, % по объёму | не более 1,5% | ГОСТ 17177 |
| Сжимаемость сердечника при 10% деформации, кПа | не менее 40 | ГОСТ 23208 |
Особенности производства и влияние на эксплуатационные качества
Стеновые панели с минераловатным сердечником изготавливаются по непрерывной технологии. Процесс начинается с размотки рулонов стали и последующего профилирования. Далее наносится двухкомпонентный полиуретановый клей высокой адгезии. Предварительно нарезанные плиты каменной ваты укладываются встык и фиксируются под давлением.
Время полимеризации составляет от 4 до 6 часов. После этого панели проходят контроль геометрии и прочности отрыва волокон. Клеевой слой должен полностью заполнять микропоры между металлом и утеплителем. Это исключает образование воздушных прослоек и мостиков холода.
Качество сырья напрямую влияет на долговечность конструкции. Использование базальтовых пород высокой чистоты гарантирует стабильность характеристик в течение 30–50 лет.
Нормативная база, сертификация и маркировка
На территории Таможенного союза действуют ТР ЕАЭС 043/2017 и ТР ЕАЭС 042/2016. Панели с минеральной ватой должны иметь сертификат пожарной безопасности. Соответствие по санитарно-химическим показателям подтверждается протоколами испытаний.
Маркировка по ГОСТ содержит обозначение типа ПСВ-М (панель стеновая с минеральной ватой). Указываются толщина, предельная нагрузка, класс огнестойкости и номер партии. Обязательному контролю подлежат адгезия и содержание формальдегида (не более 0,01 мг/м³).
Правильная маркировка упрощает приёмку на строительной площадке. Застройщик может быстро проверить соответствие заявленным параметрам.
Важно учитывать: специалисты компании Веста СПК считают, что строгое соблюдение нормативов ГОСТ и правильный расчет узлов крепления гарантируют срок службы конструкции свыше 30 лет без снижения теплоизоляционных показателей. Регулярный технический осмотр фасада позволяет своевременно выявлять микротрещины герметиков и предотвращать проникновение влаги.

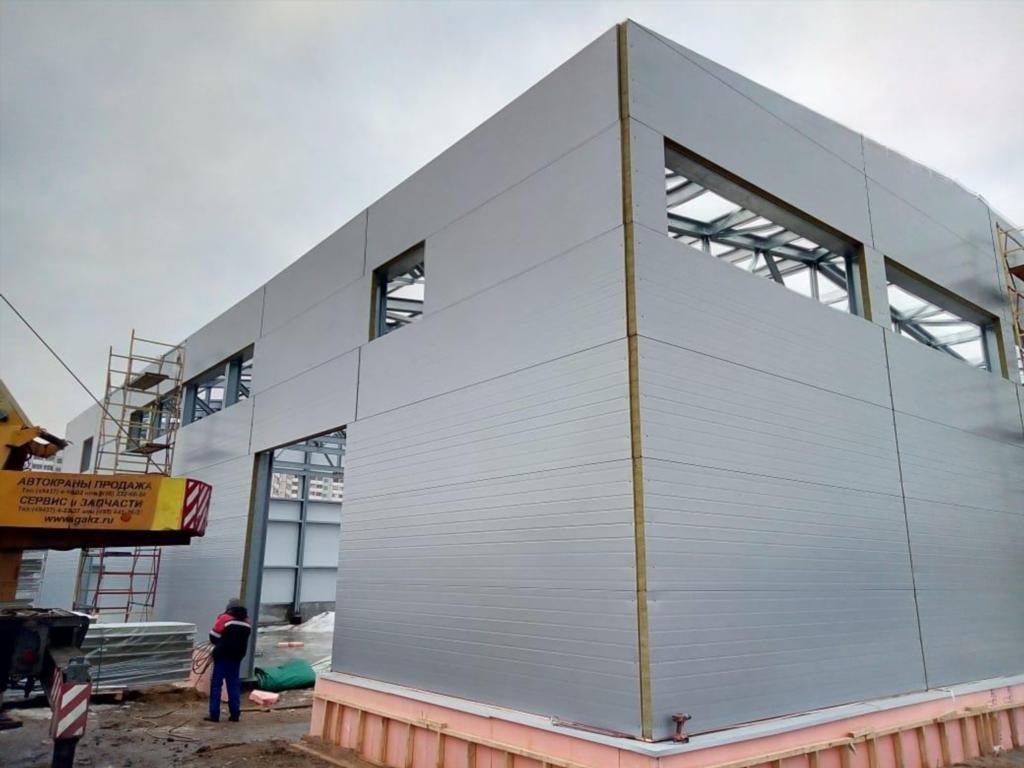

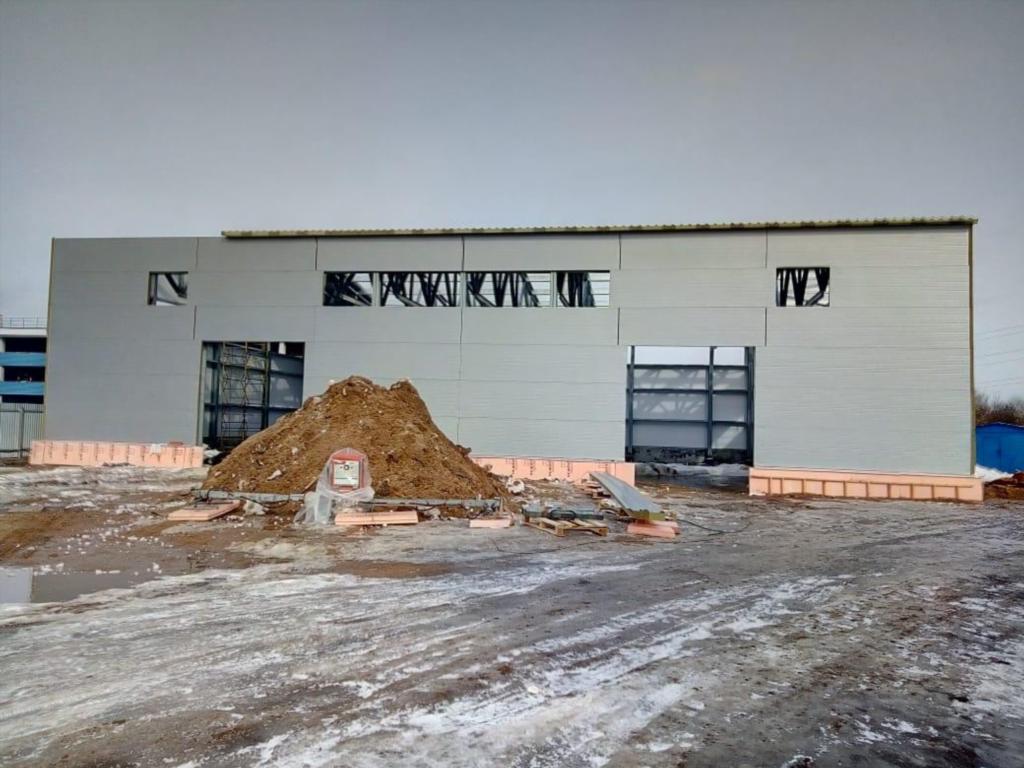

Монтаж и эксплуатация: ключевые нюансы
Установка стеновых панелей требует соблюдения технологической последовательности. Каркас здания должен быть выверен по осям и горизонтали. Допустимое отклонение вертикальных стоек не превышает 5 мм на 3 метра высоты. Крепление осуществляется скрытыми саморезами с термошайбами.
Зазоры между панелями заполняются уплотнительными лентами на основе бутил-каучука. Вертикальные стыки герметизируются полиуретановыми составами с высокой эластичностью. Это компенсирует температурные деформации металла в зимний и летний периоды.
Эксплуатация требует минимального обслуживания. Рекомендуется ежегодная проверка целостности полимерного покрытия. При обнаружении царапин наносится ремонтная эмаль того же оттенка. Это предотвращает коррозию стального листа и сохраняет эстетику фасада.
Часто задаваемые вопросы (FAQ)
-
Подходят ли стеновые сэндвич-панели с минватой для помещений с повышенной влажностью?Да, минеральная вата гидрофобизирована на этапе производства. При правильном монтаже пароизоляции и герметизации стыков панели не накапливают влагу. Водопоглощение не превышает 1,5%, что сохраняет теплопроводность на проектном уровне.
-
Какая минимальная толщина панели требуется для средней полосы России?Для жилых и административных зданий в климатической зоне III рекомендуется толщина 120–150 мм. Для производственных цехов с внутренним тепловыделением достаточно 100 мм. Точный расчёт выполняется по СП 50.13330 с учётом температурного режима.
-
Можно ли использовать такие панели для строительства в сейсмически активных районах?Да, панели успешно применяются в регионах до 9 баллов. Низкий вес конструкции снижает инерционные нагрузки. Эластичные замковые соединения и скрытый крепёж компенсируют микросмещения без разрушения обшивок.
-
Как часто требуется проводить осмотр фасада из сэндвич-панелей?Рекомендуется ежегодный визуальный контроль состояния уплотнителей и полимерного покрытия. При отсутствии механических повреждений эксплуатационные характеристики сохраняются более 30 лет. Гарантия производителей обычно составляет 15–20 лет.
-
Влияет ли плотность минеральной ваты на несущую способность панели?Прямая зависимость существует: чем выше плотность (до 140 кг/м³), тем больше прочность на сжатие и сопротивление изгибу. Ветровые нагрузки лучше воспринимаются при плотности от 110 кг/м³, однако прибавка в массе составляет около 6%.
-
Какие крепежи разрешено использовать для монтажа стеновых панелей?Применяются оцинкованные саморезы с буровым наконечником и EPDM-шайбами диаметром не менее 24 мм. Крепёж должен соответствовать ГОСТ Р 57979-2017. Шаг установки зависит от ветрового района и составляет 300–600 мм.
-
Можно ли резать панели на строительной площадке обычным инструментом?Да, допускается использование ручных или электрических ножниц по металлу. Болгарку применять не рекомендуется, так как абразивный диск повреждает защитное покрытие и вызывает перегрев полимерного слоя, что ведёт к коррозии.
-
Что делать, если при транспортировке панель получила механическое повреждение?Незначительные вмятины не влияют на теплоизоляцию. При разрыве полимерного покрытия повреждение зачищается, обезжиривается и покрывается ремонтной эмалью. Глубокие деформации, нарушающие геометрию замка, требуют замены элемента.

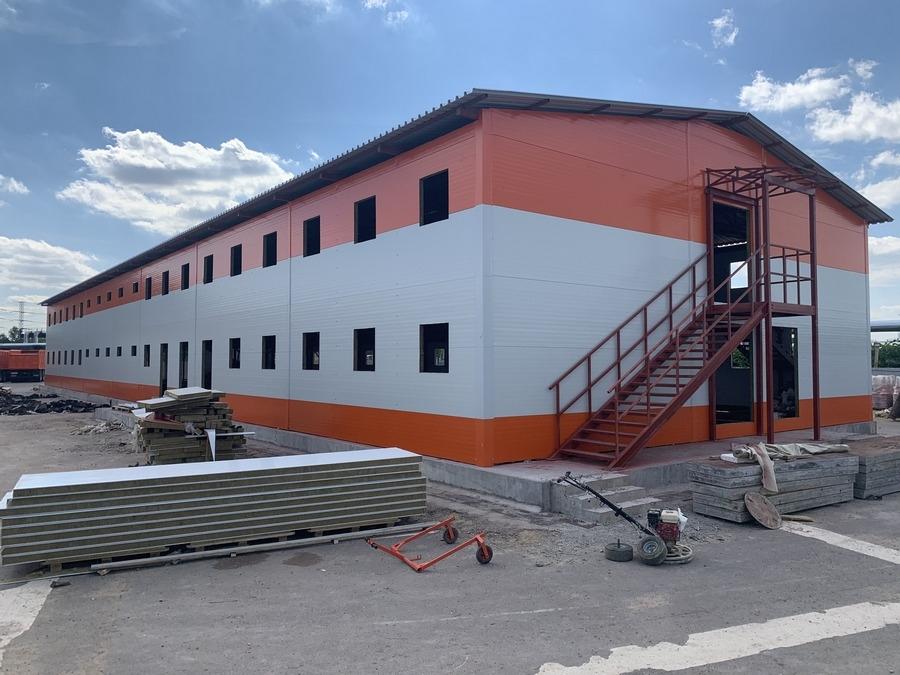

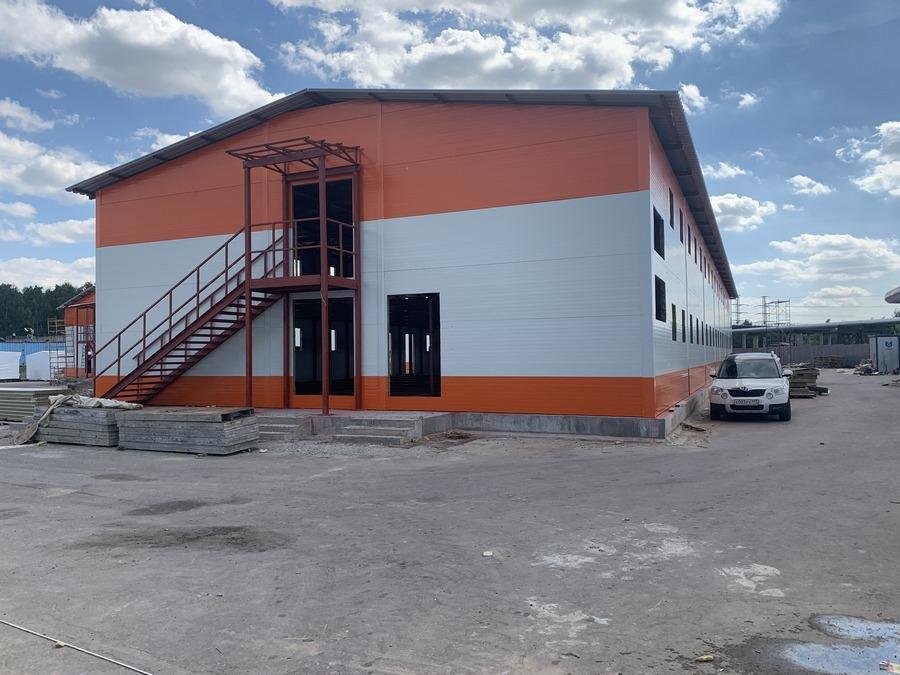

Заключение
Стеновые сэндвич-панели с минеральной ватой остаются оптимальным решением для быстровозводимых и капитальных объектов. Соответствие требованиям ГОСТ 32603-2022 гарантирует безопасность, энергоэффективность и долговечность конструкции. Тщательный подбор толщины утеплителя, правильный расчёт узлов примыкания и соблюдение технологии монтажа исключают появление мостиков холода и конденсата.
Современные производственные линии позволяют выпускать панели с допусками в доли миллиметра. Это упрощает сборку на площадке и сокращает сроки строительства. Регулярное техническое обслуживание фасада продлевает срок эксплуатации здания до 50 лет.
Инвестиции в сертифицированные материалы и профессиональный монтаж многократно окупаются за счёт снижения затрат на отопление, ремонта и соответствия строгим экологическим стандартам. Выбор надёжного поставщика и контроль качества на каждом этапе строительства формируют основу успешного проекта.
