Герметизация деформационных швов в промышленных зданиях: материалы, нагрузки и требования к узлам

Промышленные здания постоянно испытывают деформации, связанные с температурными перепадами, усадкой бетона, вибрациями оборудования и эксплуатационными нагрузками. Чтобы возникающие напряжения не приводили к растрескиванию конструкций, между отдельными участками полов, стен и перекрытий предусматривают деформационные швы. Они компенсируют небольшие перемещения элементов здания, а их герметизация защищает внутреннюю часть шва от влаги, пыли и других загрязнений.

На крупных объектах общая протяженность деформационных швов может составлять сотни и тысячи метров, поэтому потребность в материалах рассчитывают заранее. Планируя закупку полиуретанового герметика оптом, учитывают не только общую длину швов, но и их ширину, глубину заполнения и проектную форму герметизирующего слоя. Эти параметры напрямую влияют на расход материала, тогда как долговечность самого узла зависит от его способности выдерживать реальные деформации, состояния основания и условий эксплуатации.

Зачем промышленным зданиям нужны деформационные швы

Бетон, железобетон, металл и другие строительные материалы не остаются полностью неподвижными после завершения строительства. Они меняют размеры при нагревании и охлаждении, воспринимают нагрузки, постепенно дают усадку и реагируют на перемещения основания.

Если длинную конструкцию сделать без предусмотренных участков для компенсации таких изменений, внутренние напряжения будут накапливаться. Результатом могут стать трещины, разрушение отделочных слоев, повреждение покрытий пола или нарушение герметичности ограждающих конструкций.

Деформационный шов представляет собой специально предусмотренный разрыв между частями конструкции. Его задача состоит не в том, чтобы полностью исключить движение, а в том, чтобы позволить отдельным участкам здания перемещаться в допустимых пределах без разрушения.

В промышленных объектах такие узлы встречаются:

• в бетонных и железобетонных полах;
• между отдельными блоками здания;
• в стеновых конструкциях;
• на фасадах;
• в местах сопряжения различных материалов;
• в перекрытиях;
• в зонах примыкания к колоннам и другим несущим элементам;
• на отдельных участках кровельных и инженерных конструкций.

Характер перемещений в каждой зоне различается, поэтому универсального решения для всех деформационных швов не существует.

Почему шов нельзя просто заполнить жестким материалом

Деформационный шов должен сохранять способность к движению. Если заполнить его жестким цементным раствором или другим малодеформативным составом, такой материал начнет сопротивляться перемещению конструкций.

При расширении соседние элементы будут давить на заполнение, а при сжатии между ними возникнет растягивающее усилие. Жесткий материал может расколоться, отслоиться от стенок или передать нагрузку на края бетонной конструкции.

Герметизирующий состав работает иначе. После отверждения он сохраняет определенную эластичность, благодаря чему способен изменять форму вместе со швом. При расширении зазора материал растягивается, при сужении — сжимается.

Отсюда возникает одно из основных требований: герметик должен обладать достаточной деформационной способностью для реальной амплитуды движения конкретного узла.

Какие нагрузки действуют на деформационный шов

Условия эксплуатации промышленного здания заметно отличаются от условий обычного жилого объекта. Шов может одновременно испытывать несколько типов воздействий.

Температурные изменения

В неотапливаемых складах, производственных корпусах, логистических комплексах и наружных конструкциях температура в течение года изменяется в широком диапазоне. Даже относительно небольшое линейное расширение материала становится значительным, если речь идет о длинной бетонной плите или протяженной стене.

Температурные циклы повторяются постоянно, поэтому герметик должен переносить многократное растяжение и сжатие без потери сцепления с основанием.

Механическая нагрузка

В полу на шов воздействуют погрузчики, тележки, складская техника и транспорт. Здесь значение имеет не только эластичность заполнения, но и защита кромок.

Если края шва разрушаются под колесной нагрузкой, герметизация перестает выполнять свою функцию даже при сохранности самого материала.

Вибрация

Работа станков, компрессоров, насосов, вентиляционных установок и другого оборудования создает повторяющиеся вибрационные нагрузки. Они могут быть небольшими по амплитуде, но действовать практически непрерывно.

Материал шва должен сохранять адгезию и эластичность при таких циклических воздействиях.

Влага

Швы в полах могут контактировать с водой при уборке, технологических процессах или эксплуатации помещений с повышенной влажностью. На наружных участках к этому добавляются атмосферные осадки.

Если вода проникает через шов в конструкцию, она способна ускорять разрушение бетона и создавать дополнительные проблемы при отрицательной температуре.

Химические вещества

На отдельных производствах поверхность пола контактирует с маслами, топливом, моющими средствами или технологическими жидкостями. Стандартный строительный герметик может оказаться недостаточно стойким к таким веществам.

Химическую нагрузку необходимо рассматривать отдельно от механической и температурной.

Из чего состоит правильно устроенный герметизированный шов

Внешне готовый узел может выглядеть как узкая полоса эластичного материала между двумя бетонными поверхностями. Фактически его устройство сложнее.

Типичная конструкция включает подготовленные стенки шва, уплотнительный элемент и рабочий слой герметика. При необходимости используются грунтовочные составы.

Основание

Герметик должен сцепляться с прочной поверхностью. Пыль, цементное молочко, масло, слабые частицы бетона и остатки старых материалов снижают адгезию.

Даже качественный состав не компенсирует плохо подготовленное основание. Отрыв часто происходит не внутри герметика, а по границе между материалом и загрязненной поверхностью.

Уплотнительный жгут

В глубоких швах применяют специальный эластичный жгут. Он ограничивает глубину заполнения и позволяет сформировать нужную геометрию рабочего слоя.

Кроме того, жгут препятствует приклеиванию герметика к дну шва. Для эластичного соединения обычно предпочтительна адгезия к двум боковым поверхностям, поскольку фиксация сразу по трем сторонам способна ограничивать свободную деформацию материала.

Герметизирующий слой

Герметик становится рабочей частью узла. Он закрывает внутреннее пространство от влаги и загрязнений, одновременно воспринимая перемещения краев.

Форма и толщина слоя должны соответствовать ширине шва и характеристикам материала.

Почему геометрия шва имеет большое значение

Количество герметика нельзя определять только по длине линии. На расход и долговечность напрямую влияют ширина и глубина заполнения.

Слишком глубокий слой увеличивает расход и может изменить характер деформации. Слишком тонкий не всегда способен сформировать прочный и стабильный контакт со стенками.

Важна и фактическая ширина шва при нанесении материала. Она может отличаться от проектного значения из-за температуры, усадки конструкции и строительных допусков.

При планировании работ обычно учитывают:

• общую протяженность швов;
• их среднюю и максимальную ширину;
• проектную глубину герметизирующего слоя;
• возможные изменения размеров;
• технологические потери материала;
• особенности конкретных участков объекта.

На больших промышленных площадях даже небольшая ошибка в расчетной площади поперечного сечения приводит к заметному расхождению между ожидаемым и фактическим расходом.

Особенности полиуретановых герметиков

Полиуретановые составы широко применяются для строительных швов благодаря сочетанию адгезии и эластичности. После отверждения материал образует упругую массу, способную воспринимать перемещения соединяемых элементов.

Такие составы используют для различных минеральных оснований, бетона, металла и ряда других строительных материалов. Конкретная совместимость зависит от характеристик продукта и состояния поверхности.

Для промышленного объекта важны не только исходные свойства свежего состава, но и поведение после длительной эксплуатации. Материал должен переносить повторяющиеся циклы растяжения и сжатия, не растрескиваться и не отслаиваться от краев.

При выборе учитывают:

• допустимую деформацию шва;
• прочность сцепления с основанием;
• температурный диапазон эксплуатации;
• стойкость к воде;
• устойчивость к ультрафиолету для наружных участков;
• возможность применения на горизонтальных или вертикальных поверхностях;
• химическую стойкость;
• скорость образования поверхностной пленки и полного отверждения.

Ориентироваться только на название химической основы недостаточно. Два полиуретановых материала могут заметно различаться по механическим и эксплуатационным характеристикам.

Однокомпонентные и многокомпонентные составы

Для строительной герметизации применяются системы с различным механизмом отверждения.

Однокомпонентный материал поставляется готовым к нанесению. Отверждение начинается после выхода состава из упаковки и взаимодействия с окружающей средой. Такой формат удобен на участках, где требуется последовательная обработка отдельных швов.

Многокомпонентные системы требуют смешивания компонентов непосредственно перед использованием. После приготовления начинается химическая реакция, поэтому рабочее время состава ограничено.

Различия между такими материалами влияют на организацию работ. На большом промышленном объекте имеет значение скорость нанесения, количество рабочих участков, условия окружающей среды и возможность равномерно использовать подготовленный объем состава до начала его интенсивного отверждения.

Подготовка шва к герметизации

Состояние основания оказывает прямое влияние на долговечность всего узла. Поверхность должна быть достаточно прочной, чистой и соответствовать требованиям применяемого материала.

Особое внимание уделяют краям бетонных швов. Скалывающиеся участки, слабый бетон и рыхлые частицы создают нестабильную основу для герметика.

Подготовка может включать удаление загрязнений, очистку стенок, восстановление поврежденных кромок и устройство уплотнительного слоя на необходимой глубине.

Остаточная влага также имеет значение. Некоторые составы допускают работу при определенной влажности основания, другие требуют практически сухой поверхности. Несоблюдение этих условий способно привести к образованию пузырей или ухудшению сцепления.

Праймер: когда он влияет на надежность соединения

Грунтовочный материал применяют для улучшения контакта герметика с определенными основаниями. Необходимость праймера зависит от типа поверхности и используемой системы.

На пористом бетоне грунтовка может стабилизировать поверхностный слой и улучшать адгезию. На металле задачи будут другими: здесь учитывают состояние поверхности, наличие коррозии, защитного покрытия и совместимость материалов.

Нельзя считать праймер универсальным способом исправить плохо подготовленный шов. Пыль, масло и разрушенный бетон необходимо удалить независимо от применения грунтовочного состава.

Контроль глубины заполнения

Одна из распространенных проблем при устройстве шва — неравномерная глубина герметика. Если состав просто заполняет свободную полость, его толщина может меняться по длине.

Уплотнительный жгут позволяет сформировать стабильную основу и ограничить объем материала. Его диаметр выбирают так, чтобы элемент надежно удерживался между стенками и не проваливался внутрь.

При установке важно не повредить поверхность жгута острым инструментом. Повреждения некоторых типов материала способны влиять на последующее состояние герметизирующего слоя.

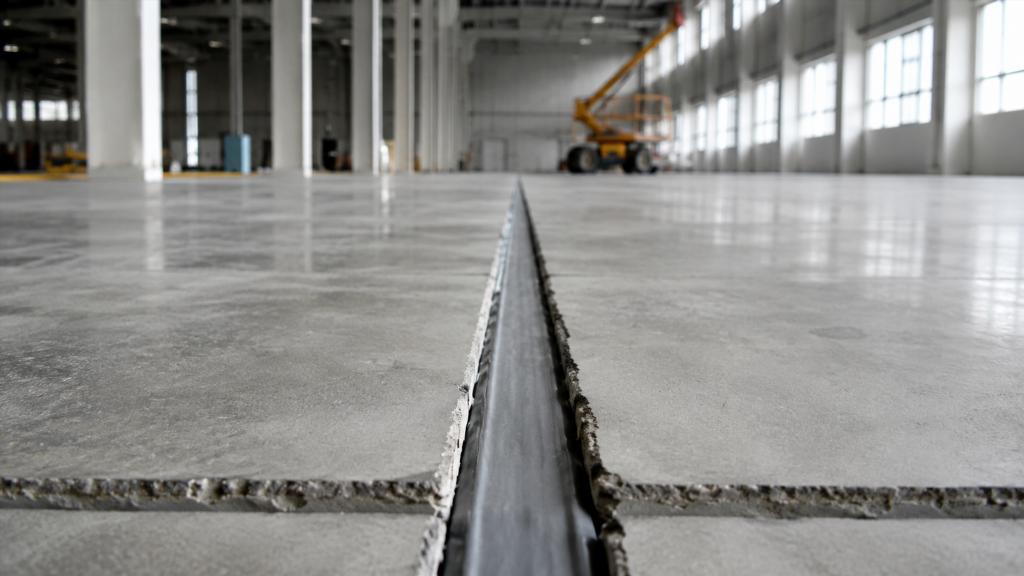

Деформационные швы в промышленных полах

Полы относятся к наиболее нагруженным участкам промышленного здания. Здесь герметизированный шов должен выдерживать не только движение бетонных плит, но и воздействие техники.

Колеса погрузчиков создают локальные нагрузки возле кромок. Особенно уязвимыми становятся широкие швы и участки с поврежденным бетоном.

Из-за этого конструкция промышленного пола рассматривается комплексно. Недостаточно заполнить полость эластичным составом, если края плит уже имеют сколы или не рассчитаны на движение тяжелой техники.

На объектах с интенсивным транспортным движением дополнительно оценивают состояние кромок, ширину раскрытия и необходимость их механической защиты.

Швы в наружных стенах и фасадах

На фасаде основными факторами становятся осадки, солнечное излучение и значительные перепады температуры.

Герметизирующий материал должен сохранять эластичность в течение сезонных циклов и не разрушаться под воздействием внешней среды. Особое значение имеет адгезия к материалам, расположенным по обе стороны шва.

Если соединяются разные основания, например бетон и металл, их температурные деформации могут различаться. Герметик в таком узле работает интенсивнее, чем между двумя однородными элементами.

Конфигурация шва должна исключать накопление воды и обеспечивать непрерывность герметизирующего слоя.

Почему герметизация иногда разрушается раньше срока

Причины отказа не всегда связаны с качеством самого герметика. Часто проблема появляется из-за неправильного устройства узла.

Характерные дефекты включают:

• отрыв материала от одной или обеих стенок;
• продольные трещины;
• разрыв внутри слоя;
• образование пузырей;
• выдавливание герметика из шва;
• проваливание материала в полость;
• повреждение краев бетона.

Отрыв от стенки обычно указывает на недостаточную адгезию. Причиной могут быть загрязнение основания, неправильная подготовка или несовместимость материалов.

Разрыв по телу герметика может возникать при деформации, превышающей возможности состава, либо при неподходящей геометрии слоя.

Выдавливание иногда связано с чрезмерным сжатием шва или заполнением полости материалом таким образом, что у него практически не остается пространства для изменения формы.

Ремонт старых деформационных швов

При реконструкции промышленного здания недостаточно нанести новый состав поверх разрушенного. Старое заполнение обычно удаляют настолько, насколько это требуется для формирования полноценного нового узла.

После вскрытия может обнаружиться разрушение бетонных кромок, загрязнение внутренней части шва или отсутствие правильного уплотнительного слоя.

До восстановления герметизации оценивают фактическое состояние конструкции. Если причина повреждения связана с чрезмерными перемещениями, простой заменой герметика проблему устранить не удастся.

В ремонтируемом узле важно восстановить требуемую геометрию, очистить поверхности и обеспечить совместимость нового материала с остатками старой системы, если удалить их полностью невозможно.

Как оценивать состояние герметизированных швов при эксплуатации

Деформационные швы требуют периодического осмотра, особенно в помещениях с интенсивным движением техники и на наружных участках.

При визуальной проверке обращают внимание на целостность поверхности, контакт с краями, состояние бетона и наличие локальных разрывов.

Небольшое изменение формы герметика само по себе не считается дефектом: материал рассчитан на деформацию. Проблемой становится потеря герметичности или разрушение соединения.

Особое внимание стоит уделять местам пересечения нескольких швов, примыканиям к колоннам, воротам, технологическим каналам и зонам интенсивного движения погрузочной техники. В таких точках нагрузки часто выше, а геометрия узла сложнее.

Герметизация как часть конструкции, а не отделочная операция

Деформационный шов нельзя рассматривать как обычную щель, которую достаточно закрыть подходящей эластичной массой. Это инженерный узел, работающий вместе с окружающими конструкциями.

Его долговечность определяется совокупностью факторов: расположением шва, амплитудой перемещений, состоянием основания, геометрией герметизирующего слоя, свойствами материала и условиями эксплуатации.

Для промышленного здания особенно важна системность. Один и тот же объект может включать швы в полу, стенах, фасадах и примыканиях, причем нагрузка на них будет различаться. Материал, успешно работающий на вертикальном фасадном участке, не обязательно подойдет для зоны интенсивного движения складской техники.

Грамотно устроенная герметизация сохраняет возможность предусмотренного проектом движения конструкций и одновременно защищает внутреннее пространство шва от воды, пыли и загрязнений. Именно сочетание подвижности и герметичности отличает правильно выполненный деформационный узел от простого заполнения зазора строительным материалом.
