Как правильно спроектировать кабельные трассы в офисных зданиях

Проектирование кабельных трасс в современных офисных зданиях — это не просто техническая задача, а одна из ключевых стадий, определяющих дальнейшую надежность инженерной инфраструктуры, удобство обслуживания и безопасность эксплуатации. Ошибки, допущенные на этапе планирования, приводят к сложностям в монтаже, перегреву оборудования, повышенным затратам и даже к рискам работы всей ИТ- и силовой сети.

Уже на самых ранних этапах проектирования важно определить тип системы для прокладки проводки. В большинстве случаев применяются перфорированные кабельные лотки, позволяющие эффективно распределять кабельные группы, обеспечивать охлаждение и упростить последующее обслуживание трасс. Однако выбор самого лотка — лишь малая часть общей задачи. Проектирование включает в себя множество факторов: анализ нагрузок, маршрутизацию, требования к пожарной безопасности, ограничение по высотам и архитектуре помещения.

Анализ потребностей и сбор исходных данных

Корректное проектирование невозможно без глубокого анализа будущей инфраструктуры. На этом этапе инженер собирает данные о:

• количестве рабочих мест и их расширяемости,

• типах и длине кабельных линий (силовые, слаботочные, оптические),

• потребляемой мощности,

• количестве телекоммуникационных шкафов и распределительных коробок,

• особенностях архитектуры помещений: перепады высот, балки, вентиляция, системы пожаротушения,

• предполагаемом росте компании — запас по мощности и количеству линий обязателен.

Особое внимание уделяется точкам с высокой концентрацией оборудования: серверным, переговорным, зонам open space. Именно здесь особенно важно обеспечить свободный доступ к трассам и их резервирование.

Выбор типов трасс и способов прокладки

В офисных зданиях применяются несколько основных способов прокладки кабелей:

Открытая прокладка

Используется в технических помещениях, потолках грильято, серверных, машинных залах.
Плюсы:

• быстрый монтаж,

• лёгкий доступ,

• удобство модернизации.

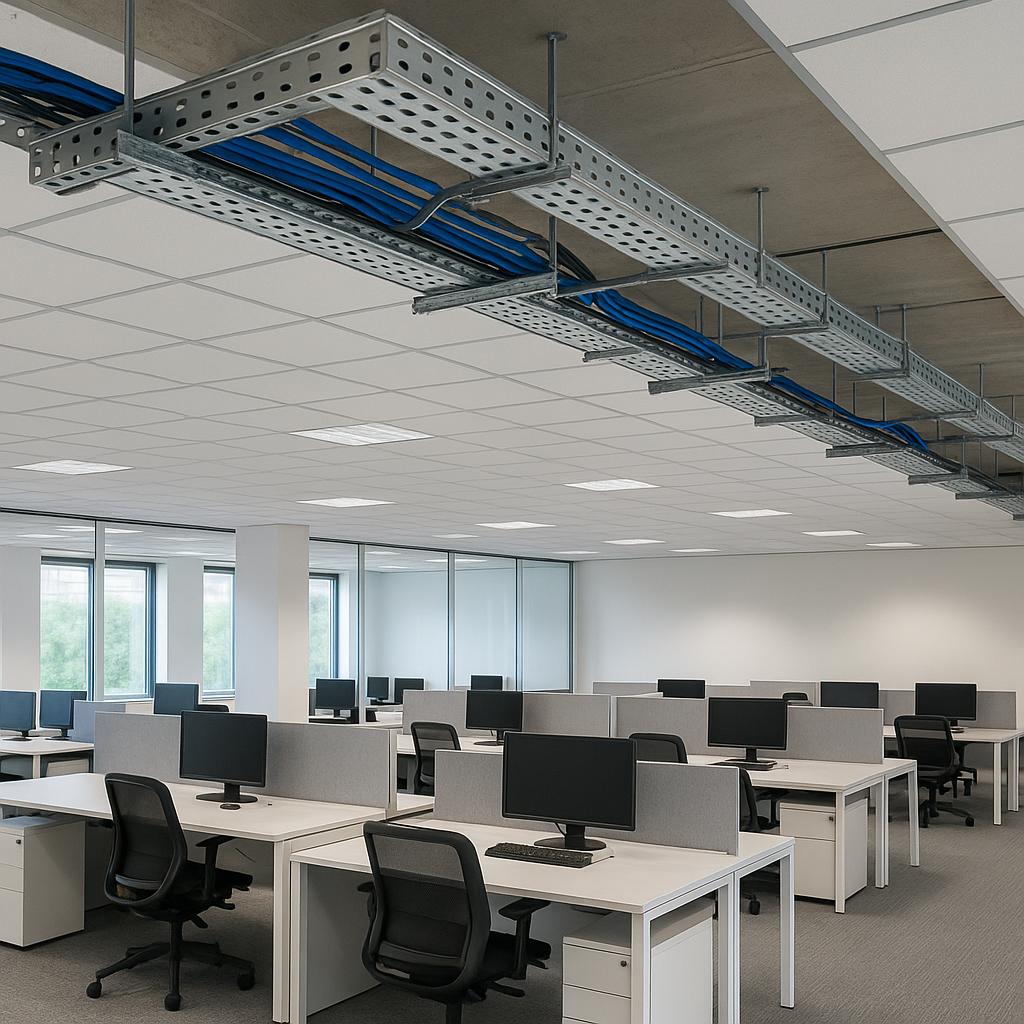

Открытая трасса чаще всего включает металлические или пластиковые лотки, подвешенные под потолком или закреплённые на стенах.

Скрытая прокладка

Наиболее частый вариант для офисов. Кабели проходят внутри:

• фальшпола,

• перегородок,

• потолочных пустот,

• кабель-каналов.

Преимущества скрытой прокладки:

• эстетичный вид,

• отсутствие доступа посторонних,

• снижение риска механических повреждений.

Комбинированная система

Применяется там, где часть трасс удобнее разместить под потолком, а часть — в полу или стенах. Такой подход гибок и позволяет минимизировать длину кабелей.

Маршрутизация: оптимизация путей и минимизация пересечений

Маршрутизация кабельных трасс — один из самых трудоемких этапов. Принцип «короче — лучше» действует не всегда: важно учесть:

Разделение силовых и слаботочных линий

Чтобы избежать помех и наводок:

• маршруты должны идти параллельно, но с интервалом,

• при пересечении кабели пересекают под углом 90°,

• используются дополнительные перегородки или разделители.

Обход архитектурных препятствий

Проектировщик обязан учитывать балки перекрытий, вентиляционные коробки, конструктивные элементы. Желательно:

• избегать крутых поворотов (радиус поворота выдерживается по стандартам),

• использовать переходные элементы лотков,

• предусмотреть запас длины кабеля в критических местах.

Оптимальная высота прокладки

Если лотки идут под потолком:

• высота должна позволять обслуживать трассу,

• расстояние до потолка — не менее 15–20 см для вентиляции и доступа.

Нормы заполнения лотков и расчёт емкости

Даже идеально проложенный маршрут не будет эффективным, если лоток или канал переполнен. Заполнение кабельных лотков должно соответствовать нормативам:

• заполнение не более 40–50% — чтобы обеспечить охлаждение,

• для высокотемпературных помещений допускается еще меньшая плотность,

• группировка кабелей по типам обязательна,

• нельзя допускать чрезмерного натяжения или перегибов.

При планировании прокладки важно учитывать будущий рост инфраструктуры. Поэтому наиболее надежный вариант — оставить минимум 20–30% свободного места.

Пожарная безопасность

Проектирование офисных кабельных трасс напрямую связано с нормативами пожарной безопасности, включая ГОСТы и СП. К ключевым требованиям относятся:

Использование огнестойких материалов

Металлические лотки рекомендуются в:

• коридорах общей эвакуации,

• технических помещениях,

• магистральных узлах.

Применение огнестойких проходок

При пересечении стен, перегородок и перекрытий обязательно:

• устанавливать противопожарные муфты,

• использовать огнестойкие материалы для герметизации,

• соблюдать требования по EI-классам.

Снижение риска перегрева

Правильный выбор расстояний и перфорация облегчают теплоотвод. Это важно при высокой плотности кабелей.

Учет электромагнитной совместимости (ЭМС)

Чтобы обеспечить корректную работу сетевого оборудования, необходимо соблюдать требования ЭМС:

• разделять силовые и информационные линии,

• использовать экранированные кабели или коммутационные элементы при необходимости,

• избегать proximity к трансформаторам, источникам питания, мощным световым приборам,

• правильно заземлять металлические лотки.

Электромагнитные помехи могут вызвать потерю пакетов, снижение скорости сети и даже сбои питания.

Проектирование узлов распределения и кроссовых комнат

Кроссовые – «сердце» офисной кабельной инфраструктуры. При проектировании учитывается:

• площадь помещения,

• количество телекоммуникационных стоек,

• вентиляция и климат-контроль,

• силовое резервирование,

• удобство доступа к кабелям,

• безопасность и ограничение доступа посторонних.

Важно обеспечить логичную структуризацию кабелей и их раздельное размещение — силовые с одной стороны, слаботочные с другой.

Документирование и маркировка

Полезно тщательно документировать весь проект:

• планы этажей с маршрутами,

• схемы распределения шкафов,

• маркировка трасс, лотков, выводов и патч-панелей,

• журнал изменений.

Хорошая документация позволяет техническим специалистам обслуживать систему без риска ошибок.

Удобство обслуживания и модернизации

Современные офисы редко остаются неизменными. Планировки меняются, добавляются рабочие места, модернизируется ИТ-инфраструктура. Поэтому проект должен учитывать:

• возможность быстрого доступа к кабелям,

• организацию сервисных люков в фальшполе,

• съемные элементы подвесных потолков,

• удобство трассировки новых линий,

• предсказуемость маршрутов.

Расположение трасс также важно: параллельные магистрали упрощают поиск и обслуживание.

Заключение

Правильное проектирование кабельных трасс в офисных зданиях — это комплексная задача, сочетающая инженерный расчет, знание нормативов, грамотную маршрутизацию и учет будущих изменений. Перфорированные кабельные лотки и другие элементы систем прокладки помогают упростить монтаж и обеспечить надежность сети, однако ключевую роль играет именно продуманная архитектура трасс.

Грамотно построенная система обеспечивает:

• стабильность работы оборудования,

• безопасность сотрудников,

• удобство обслуживания,

• расширяемость инфраструктуры,

• экономию бюджета на протяжении всего жизненного цикла здания.
